Виды подключения радиатора zehnder charleston bank.

Стандартные виды подключения (без дополнительной платы) для радиаторов zehnder charleston bank
При заказе, если вид подключения не указан специально, радиатор поставляется с подключением снизувниз 3 х 1/2”.
Возможны следующие варианты стандартного подключения:


Специальные подключения для радиаторов zehnder charleston bank.
При заказе необходимо указывать номер (Nr.) и размеры подключения.
- одностороннее:

-разностороннее:


- снизу вниз (без дополнительной платы):

- под вентиль рапира*, горизонтальное:

- под вентиль рапира*, вертикальное:

V = подающая линия, R = обратная линия, L = воздухоотводчик, E = спуск воды, B = пробка, O = шайба (стандартная).
• = шайба (100% водонепроницаемая).
* при заказе необходимо указывать информацию о производителе вентиля.

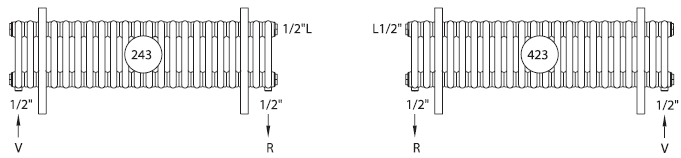

Горизонтальное подключение:


Вертикальное подключение:

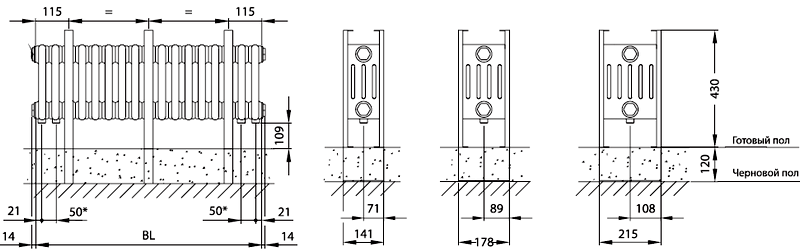

Расположение креплений:


BH = монтажная высота.
BL = монтажная длина.
* = при одностороннем подключении подающая линия – в крайней секции, обратная линия – во второй секции, справа или слева.
  = при разностороннем подключении подающая линия – в крайней секции.
