Технические характеристики радиатора zehnder charleston completto.

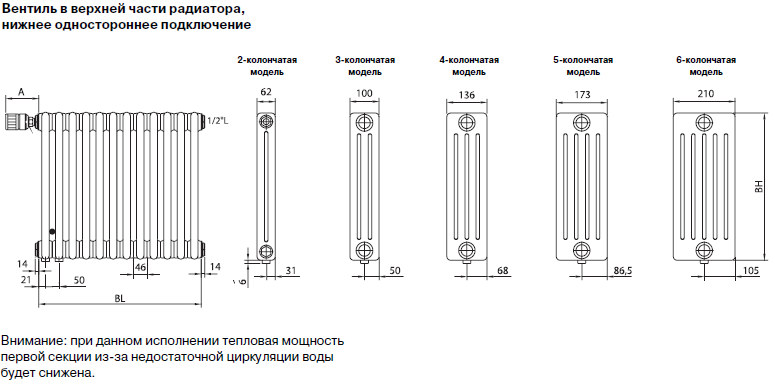

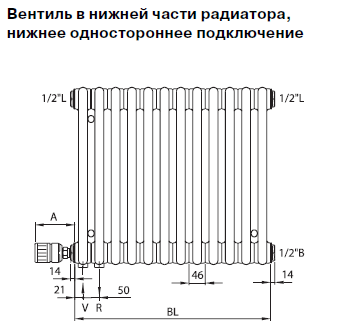

Технические характеристики:



Общая длина с учётом вентиля и заглушки = BL + 119 мм.
BH = эффективная монтажная высота по таблице.
BH = (см. стр. 1215).
BH = номинальная монтажная высота минус 8 мм.
BH = (для 2колончатых моделей) (исключение: 190 и 260 мм).
BH = номинальная монтажная высота.
BH = (для 3 – 6колончатых моделей) (исключение: 190 мм).
BL = монтажная длина.
BH = количество секций х 46 мм.
А = выступ термостата 105 мм.
V = подающая линия.
R = обратная линия.
L = воздухоотводчик.
B = глухая пробка.
о = шайба (стандартная).
• = шайба (100% водонепроницаемая).
Расстояние до стены и расстояние от стены до центра подключения зависит от вида монтажа и креплений.

Технические параметры вентильного клапана:
Встроенный вентильный клапан OV 1” (для 2колончатых моделей) или OV 5/4” (для 3 – 6колончатых моделей), установленный на заводе.
Максимальный рекомендованный поток воды: 250 кг/ч. Информация по регулирующему вентилю – дополнительно.

Технические характеристики одного элемента zehnder charleston completto:
