Виды подключения радиатора zehnder kleo.

Zehnder kleo KLH, KLHD.
Подключения к двухтрубной системе (без дополнительной платы):
Нормальное подключение 1/4”, 3/8”, 1/2”, 3/4”.

Нормальные подключения к однотрубной системе (за дополнительную плату):

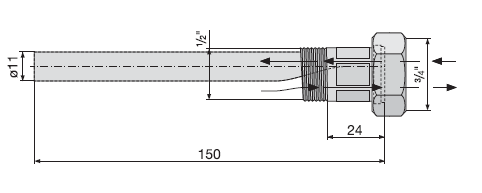

Zehnder Kleo KLH, KLHD с турбулятором TKM (за дополнительную плату).
При монтажной длине до 2000 мм возможно подключение ТКМ. Стальной, никелированный, для ввинчивания. Используйте только этот турбулятор ТКМ. Обязательно обращайте внимание на подающую/обратную линию при монтаже.


Размеры втулки подключения:

* обязателен воздухоотводчик.

Zehnder kleo KLV, KLVD.
Подключения к двухтрубной системе (без дополнительной платы):
Нормальное подключение: 1/4”, 3/8”, 1/2”, 3/4”.
Без дополнительной платы: 120, 340, 140, 320, 240, 420, 243, 423, 134, 314.
За дополнительную плату: 223, 443 (возможны только для KLV).

Специальные подключения: 1/4”, 3/8”, 1/2”, 3/4”:


Размеры втулки подключения:

*  обязателен воздухоотводчик.
**  обязателен спуск воды.
*** шайбаразделитель.
о   шайбаразделитель 100% плотности.


Zehnder kleo KLH, KLHD.
Нормальные подключения к однотрубной системе (за дополнительную плату):

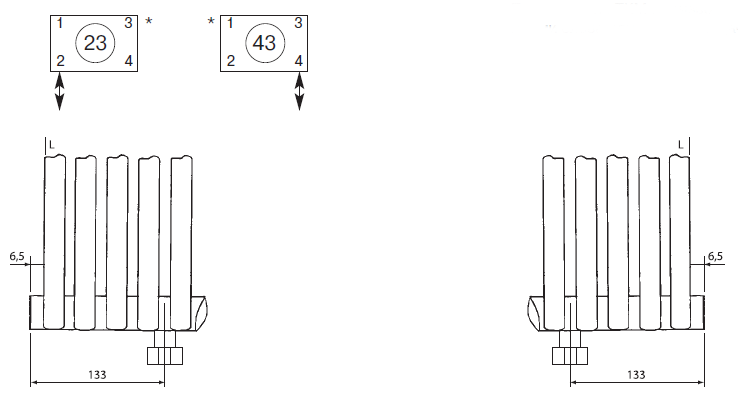

Вертикальные подключения ТКМ:
Подключение ТКМ производится всегда между 4-ой и 5-ой секциями слева или справа. Подача воды с внешней стороны.


Горизонтальные подключения к однотрубной системе:

* обязателен воздухоотводчик.
