Виды подключений радиатора zehnder excelsior.

Стандартные подключения (без дополнительной платы).

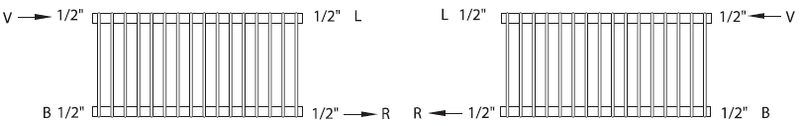

При заказе, если вид подключения не указан специально, радиатор поставляется со стандартным подключением 4 х 1/2”.

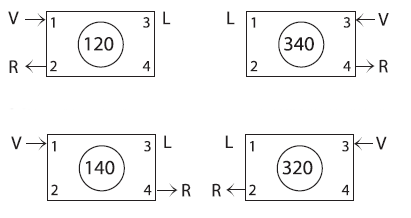

Возможны следующие варианты стандартного подключения:






Специальные подключения.

При заказе необходимо указывать номер (Nr.) и размеры подключения.

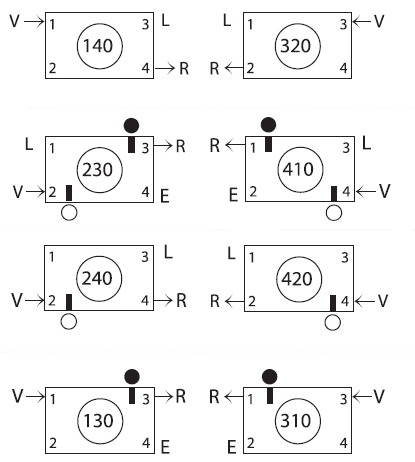

- одностороннее:


- разностороннее:

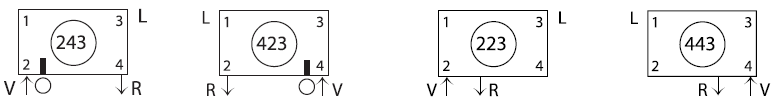

- снизу-вниз:

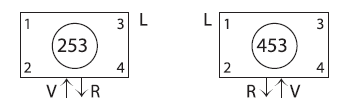

- снизу-вниз по центру (нижнее 1) с межосевым расстоянием 50 мм. 2) ):

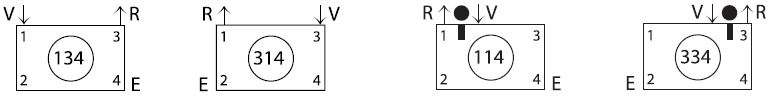

- сверху-вверх:

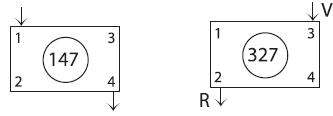

- сверху-вниз (подающая линия сверху, обратная внизу):

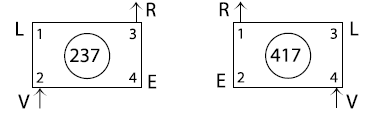

- снизу-вверх (подающая линия внизу, обратная сверху):



V = подающая линия, R = обратная линия, L = воздухоотводчик, E = спуск воды, B = глухая пробка, O = шайба (стандартная),
• = шайба (100% водонепроницаемая).
1) возможно использование арматуры для подключения Zehnder Vario.
2) возможно только при чётном числе секций.
