Технические характеристики радиатора zehnder charleston.

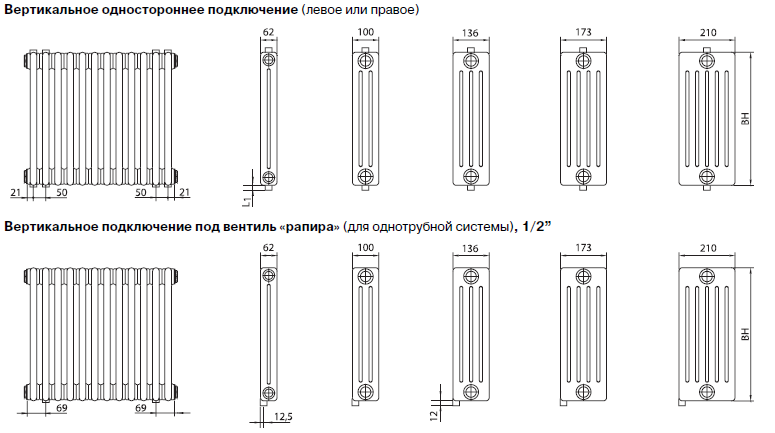

Технические характеристики:



Общая длина с учётом заглушки = BL + 28 мм.
BL = монтажная длина.
BH = эффективная монтажная высота по таблице
BH = номинальная монтажная высота минус 8 мм
BH = (для 2колончатых моделей) (исключение: 190 и 260 мм)
BH = номинальная монтажная высота
BH = (для 3 – 6колончатых моделей) (исключение: 190 мм)
L1 = выступ резьбы для подключения
N = межосевое расстояние
X = размер подключения в горизонтальном направлении = BL – 42 мм
Y = размер подключения в вертикальном направлении = BH + 2 х L1
Размерность: мм.

Расстояние до стены и расстояние от стены до центра подключения зависит от вида монтажа и креплений.

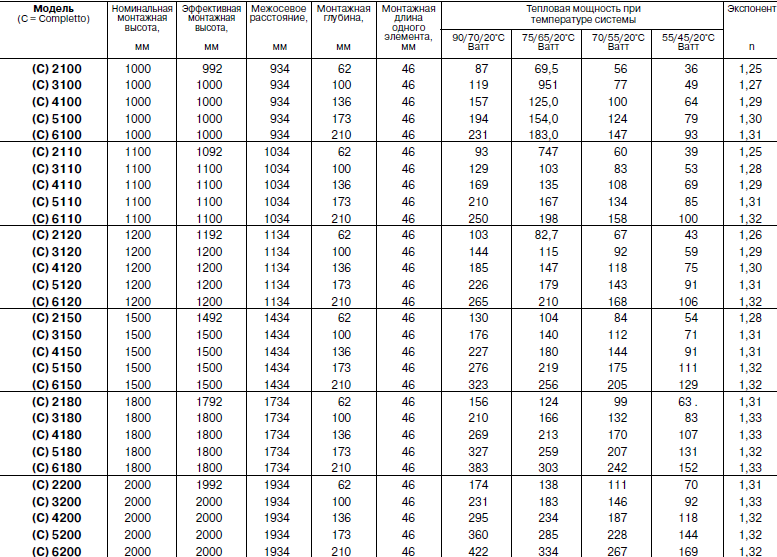

Технические характеристики одного элемента zehnder charleston:
